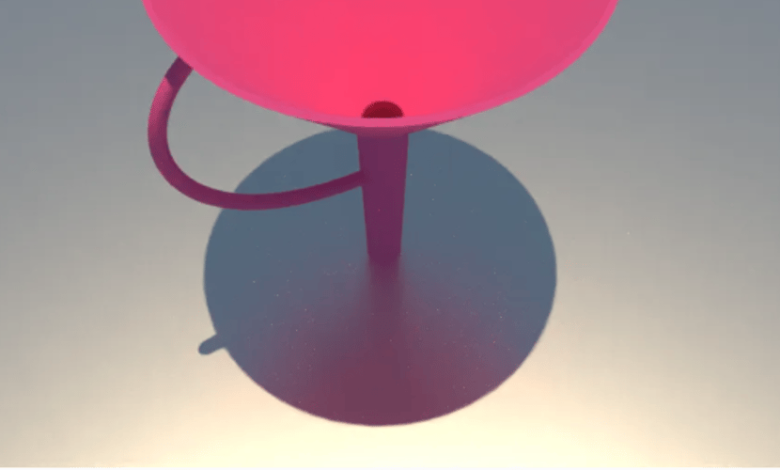

نحوه طراحی قیف با استفاده از نرم افزار CAD 3D
قیف ها ابزارهای اساسی هستند که برای هدایت مایعات یا مواد ریز دانه به ظروف با دهانه های باریک ، جلوگیری از ریختن و بهبود کارآیی استفاده می شوند. چه برای استفاده از آشپزخانه ، آزمایش های آزمایشگاهی یا کاربردهای صنعتی ، داشتن یک قیف به خوبی طراحی شده ، عملکرد صاف را تضمین می کند. با کمک نرم افزارهای مدل سازی سه بعدی مانند SelfCad ، کاربران می توانند قیف های سفارشی متناسب با نیازهای خاص ایجاد کنند ، ابعاد ، زاویه ها و ویژگی ها را برای تقویت عملکرد تنظیم کنند.
در این مقاله یک راهنمای گام به گام در مورد طراحی قیف با استفاده از Selfcad ، از ایجاد شکل اصلی گرفته تا پالایش جزئیات برای عملکرد بهینه ارائه می شود. با استفاده از ابزارهای بصری Selfcad ، کاربران می توانند یک قیف مناسب برای چاپ سه بعدی را مدل کنند و از دوام و دقت در محصول نهایی خود اطمینان حاصل کنند. در پایان ، شما دانش خود را برای طراحی یک قیف کاملاً کاربردی ، آماده برای استفاده عملی خواهید داشت
برای دسترسی به آموزش تعاملی این مقاله ، بررسی کنید. https://www.selfcad.com/tutorials/4b3446x2u6o15416z5g45g4ti3n121f6x734
پس از راه اندازی ویرایشگر ؛
از دسته ژنراتورها در نوار ابزار ، ژنراتور شکل را انتخاب کنید. تنظیم را به شعاع کاذب ، بالا به 15 ، پر از پایین تا شعاع کاذب ، پایین تا 10 ، تعداد لبه ها تا 64 ، ارتفاع تا 150 تنظیم کنید
برای افزودن بخش جدید ، بر روی + دکمه کلیک کنید. شعاع بالا را روی 125 تنظیم کنید
برای نهایی کردن ژنراتور شکل ، علامت گذاری را تیک بزنید
از دسته اصلاح در نوار ابزار ، ضخامت اضافه را انتخاب کنید. ضخامت را روی 2 تنظیم کنید ، از ضخامت آینه برای درست استفاده کنید
برای نهایی کردن ضخامت ، علامت چک را تیک بزنید
از دسته شکل های سه بعدی در نوار ابزار سیلندر را انتخاب کنید. شعاع بالای 5 ، شعاع پایین تا 5 ، ارتفاع تا 200 ، بخش های افقی تا 50 ، بخش های عمودی تا 128 ، موقعیت x تا 100 را تنظیم کنید
علامت گذاری را برای نهایی کردن سیلندر تیک بزنید
از دسته Deform در نوار ابزار BEND را انتخاب کنید. x را روی -175 تنظیم کنید
برای بستن پانل تحول ، روی “x” کلیک کنید
روی چرخش روی نوار ابزار کلیک کنید. Z را روی 240 تنظیم کنید.
روی حرکت در نوار ابزار کلیک کنید. x را به -78 ، y به 94 تنظیم کنید
برای بستن پانل تحول ، روی “x” کلیک کنید
برای انتخاب آن روی شکل 1 کلیک کنید
روی Stitch & Scoop در نوار ابزار کلیک کنید. از پانل ابزار اتحادیه را انتخاب کنید.
برای نهایی کردن اتحادیه ، علامت گذاری را تیک بزنید
برای تغییر رنگ شیء ، روی دکمه Color Picker کلیک کنید. روی خاکستری کلیک کنید
OK را کلیک کنید
همانطور که همچنان به مهارت های طراحی خود ادامه می دهید ، به یاد داشته باشید که Selfcad منابع زیادی را برای حمایت از سفر یادگیری شما ارائه می دهد. برای تعمیق درک و کشف ویژگی های پیشرفته تر ، در نظر بگیرید که آموزش های تعاملی (https://www.selfcad.com/tutorials) موجود در وب سایت SelfCad را بررسی کنید. در صفحه آموزش ، گنجینه ای از راهنماها ، نکات و ترفندهایی که برای طراحان در تمام سطوح پذیرایی می کند ، فراهم می کند.
تجربه یادگیری ساختار یافته تری نیز می تواند در آکادمی SelfCad (https://www.selfcad.com/academy/curriculum/) ، https://www.youtube.com/@3dmodeling101 و سری 3D Modeling 101 نیز قابل دسترسی باشد. . این منبع جامع دوره های عمیق را که توسط کارشناسان صنعت تدریس می شود ، ارائه می دهد و به شما امکان می دهد تا با سرعت خود به پیچیدگی های خودکاد تسلط دهید
